道路InSAR地面形变监测
一、概述
道路作为交通网络的核心脉络，路基沉降、不均匀变形、边坡滑移等隐患隐蔽性强、发展缓慢，传统定点监测难以实现全线、大范围的常态化排查，极易埋下安全风险。依托时序 InSAR 雷达遥感形变监测技术，我们可对全域路网开展高精度、广覆盖的形变普查，以遥感科技赋能道路病害早识别、早预警、早处置。
二、案例
本次监测基于星载 SAR 影像时序分析，获取研究区道路沿线累计形变量图（图1）和形变速率图（图2），实现毫米级视线向形变识别。图例负值代表雷达视线向沉降，正值代表抬升；蓝紫色区域为沉降高值区，代表形变异常集中路段，绿色区域形变趋于稳定，红黄色区域表现为局部抬升信号。从监测结果可见，部分路段呈现条带状连片沉降特征（图3），与路基填挖交界、软土分布、工程扰动等区域高度吻合，是路基不均匀沉降、潜在滑移风险的重点关注区段（图4）。

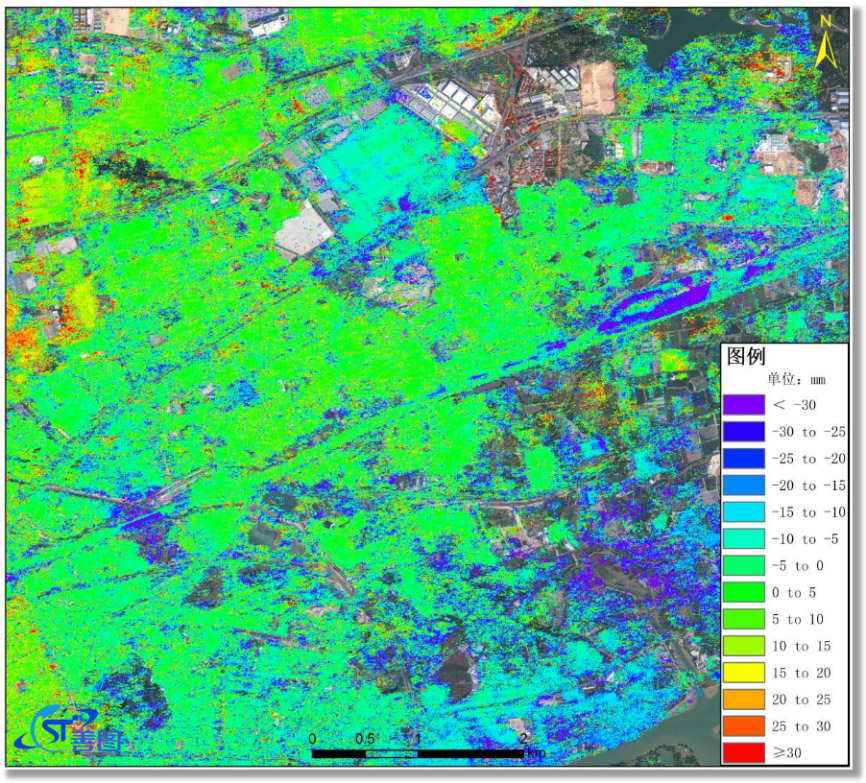

图1 工作区累计形变量分布图

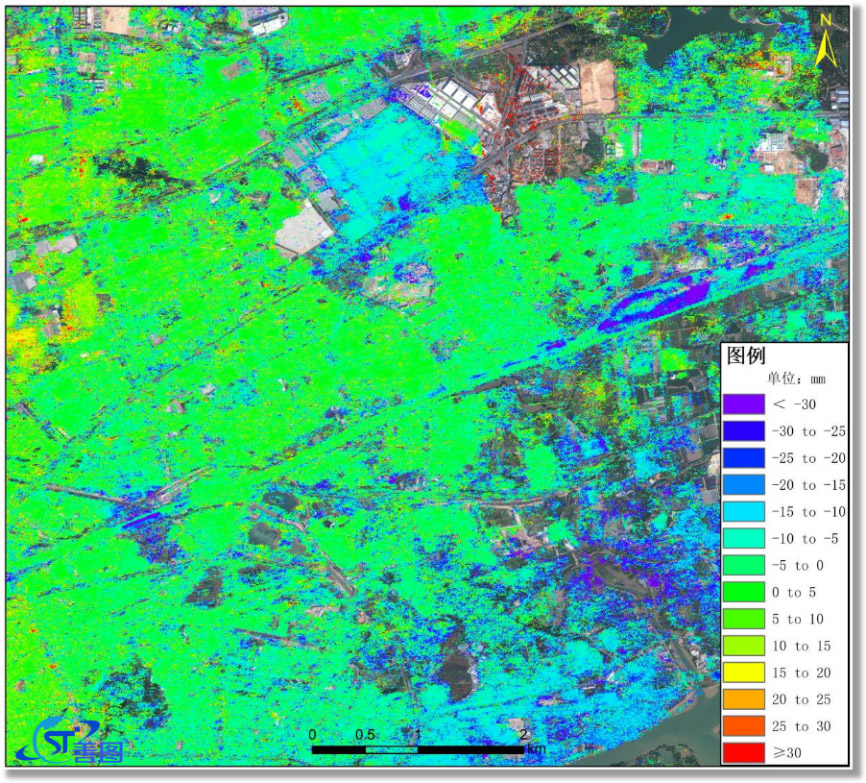

图2 工作区形变速率分布图

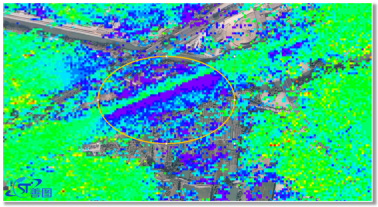

图3 道路沉降区

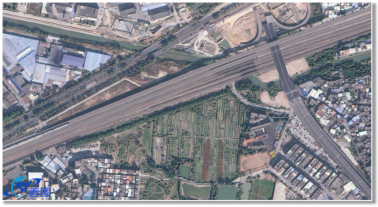

图4 道路沉降区对应的光学影像
