在交通基建高质量发展的当下，道路、铁路等长线性工程的沉降监测成为保障工程安全运营的关键。传统监测手段受限于点式测量、效率低、覆盖范围小等问题，难以满足大范围、长周期的形变监测需求。广西善图科技有限公司深耕空间对地观测技术应用，将SBAS-InSAR（小基线集干涉测量）技术 成功应用于路基沉降监测领域，以毫米级精度、全天候监测、面状全覆盖的技术优势，为线性工程沉降监测提供全新解决方案，精准捕捉地表形变规律，筑牢工程安全防线。
SBAS-InSAR 技术是基于多主影像和短时空基线准则的时间序列 InSAR 分析方法，依托卫星遥感技术，通过对同一区域的多幅SAR卫星影像进行干涉处理，结合奇异值分解、最小二乘法等算法解算，实现对地表沉降的时序形变信息提取。相较于 D-InSAR、PS-InSAR 等技术，SBAS-InSAR 能获取二维面状的连续监测结果，多影像数据的融合可有效去除大气相位干扰、减弱地形因素影响，监测精度达毫米级，更适配平坦广阔的线性工程区域监测需求。
广西善图科技掌握 SBAS-InSAR 技术全流程数据处理能力，从卫星影像数据导入到最终沉降形变信息输出，形成标准化、高精度的技术服务体系，其核心处理流程如图 1 所示。
图 1 SBAS一InSAR 技术处理流程
依托成熟的 SBAS-InSAR 技术体系，广西善图科技为路基沉降监测提供数据采集 - 处理分析 - 结果验证 - 成因研判的全流程技术服务，以科学、精准的技术手段实现对线性工程沉降的全方位监测。
1. 精准数据源选取与预处理：采用欧空局 Sentinel-1A 卫星影像为核心数据源，搭配 POD 精密轨道数据、DEM 数字高程模型数据，针对研究区域进行影像裁剪、拼接（图 2），大幅提升数据处理效率，减少系统性误差。
图 2 研究区 DEM 拼接
2. 专业影像处理与解算：通过基线估算生成时空基线连接图（图3），对影像对进行差分干涉处理，筛选相干性良好的影像对（图4），并选取 GCP 控制点完成轨道精炼与重去平（图5），结合奇异值分解实现 SBAS 形变反演，最终通过地理编码将结果转换至大地坐标系，生成沉降速率图与统计数据（图6）。

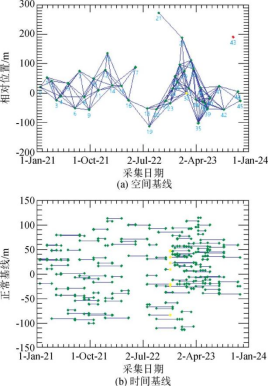

图 3 空间和时间基线

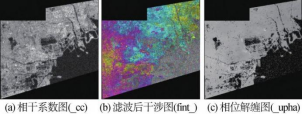

图 4相干性较好影像对

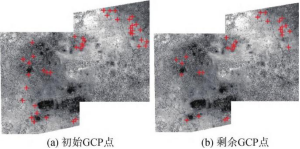

图 5 GCP点删选
图 6沉降速率统计

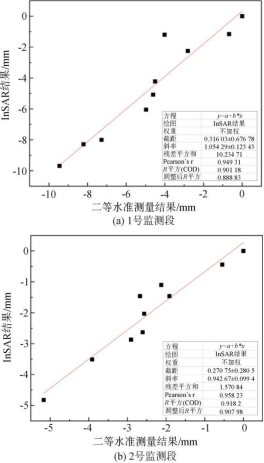

3. 多手段结果验证，保障数据可靠性：将 SBAS-InSAR 监测结果与二等水准测量结果进行线性回归分析，本技术应用案例中，监测段回归系数分别达 0.88 和 0.91（图7），二者呈现高度一致性，充分验证了技术监测结果的可靠性。
图 7 1号 、2 号监测点附近特征点沉降量拟合结果
4. 沉降成因精准研判：结合现场调研与监测数据，从自然、人为等多维度分析沉降成因，精准定位沉降驱动因素，为工程后续防护、治理提供科学的决策依据。
相较于人工精密水准测量、GNSS 测量等传统点式监测方法，广西善图科技的 SBAS-InSAR 路基沉降监测技术展现出无可比拟的优势：
实现从点测量到面监测的跨越，可对长线性工程沿线全区域进行全覆盖监测，精准捕捉区域性沉降规律，无监测盲区，更适合道路、铁路等长距离、广覆盖的工程场景。
监测精度达毫米级，可精准捕捉微小地表形变；依托卫星遥感技术，不受天气、时间、空间因素限制，实现 24 小时全天候、长周期连续监测，无需人工现场值守。
一次卫星影像处理即可完成大面积区域监测，数据处理效率高，大幅减少人工、设备投入；相较于传统人工周期性测量，大幅降低监测成本，更适配大范围线性工程的长期监测需求。
可生成沉降速率图、累积沉降量时序图（图 8、图9）、沉降地形叠加图等可视化成果，直观展现沉降时空演化特征，同时结合成因分析，为工程沉降防控、治理方案制定提供精准的数据分析与科学支撑。
图 8特征点累积形变量时序分析
图 9特征点 3 年最终累积沉降量
广西善图科技有限公司始终以技术创新为核心，深耕空间对地观测技术在交通基建领域的应用，凭借成熟的 SBAS-InSAR 技术体系、专业的技术服务团队、丰富的工程应用经验，为道路、铁路、轨道交通等各类长线性工程提供高精度、全覆盖、高效率的沉降监测解决方案。
从技术研发到工程应用，从数据处理到成因研判，善图科技始终以精准监测、科学分析、专业服务为宗旨，用技术守护线性工程安全生命线，为交通基建高质量发展保驾护航！
合作咨询 | 技术交流 | 项目对接
欢迎各级政府、路基企业、地勘单位携手合作，共筑安全生产防线！
广西善图科技有限公司洞察形变于微末，守护安全于未然
标签：路基沉降监测、区域性地表形变监测、工程形变成因分析、沉降防控方案技术支撑
本文中部分监测成果示意图引用自论文《基于InSAR技术的路基沉降变化研究》（作者：李保龙等）。
图片仅作技术及成果展示使用，若相关权利人对图片使用有异议，请及时与广西善图科技有限公司联系，我们将第一时间处理删除。
